Инструкции по расчету трехфазных токов короткого замыкания представлены в разделе 6. Расчет т.к.з. для схем 110-35-10 кВ (Пример4) и 10-0.4 кВ (Пример5) показаны в архиве (Пример7). Рассмотрим два примера расчета т.к.з.

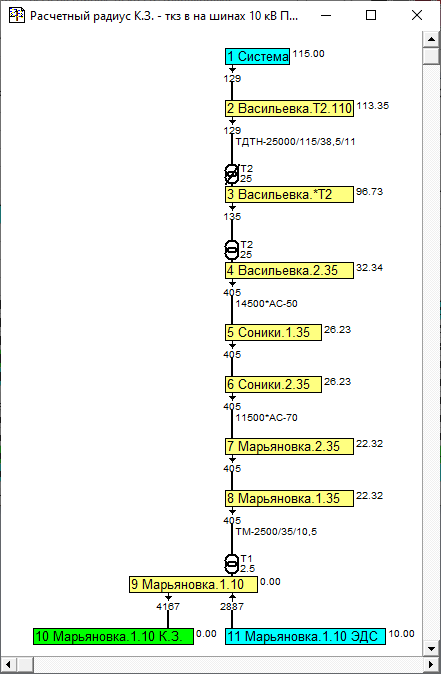

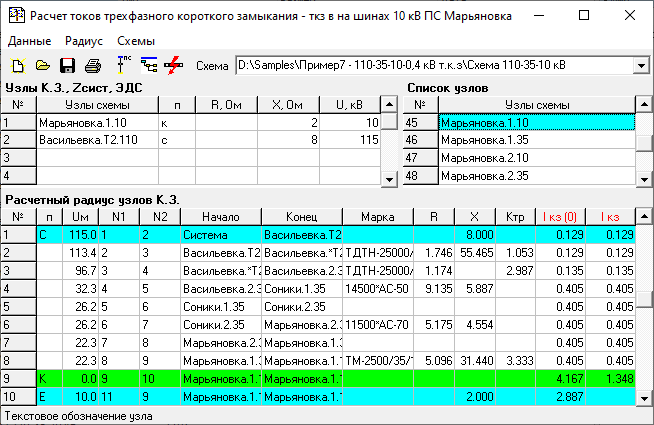

В список схем (справа вверху) добавлена "Схема 110-35-10 кВ" с помощью меню "Схема" - "Добавить". В таблице "Список узлов" (справа под списком схем) методом поиска клавишей F3 найден нужный узел - Марьяновка.1.10 (ПС Марьяновка, 1-я секция 10 кВ) для которого нужно выполнить расчет т.к.з. Название узла копируется в таблицу "Узлы К.З., Zсист, ЭДС" методом F5 - F6, затем включается режим редактирования (F4) и устанавливается признак "К" (к.з.) в колонке "П" (признак). Для этого узла также установлено значение ЭДС с сопротивлением Х = 2 Ом и напряжением 10 кВ. ЭДС используюются для расчета начального тока к.з. (подпитка от синхронных двигателей). Если ЭДС в другом узле, то нужно добавить этот узел с признаком "Е" (ЭДС). Нажимаем кнопку "Формирование радиуса" или меню "Радиус" - "Сформировать радиус" (имеется в виду формирование цепочки питания от заданной точки к.з. до источника питания), затем кнопку "Просмотр на графике": на схеме виден радиус питания до узла Васильевка.Т2.110 а затем замкнутая часть радиуса до питающей подстанции Центральная. На практике для всех шин 110 кВ энергосистема выдает значения сопротивления системы (Zсист или Хсист) по нормальной схеме. Поэтому ограничим наш радиус питающим узлом Васильевка.Т2.110, для которого задан признак "С" (система), Хсист = 8 Ом, напряжение - 115 кВ. Снова строим радиус, смотрим схему, должно получиться так (правда пока с нулевыми токами):

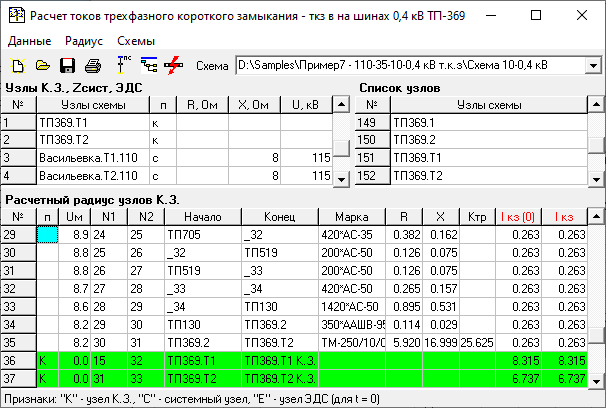

Далее нажимаем кнопку "Расчет т.к.з." - должны заполниться колонки Iкз(0) - начальный ток к.з. с учетом ЭДС, Iкз - установившийся ток к.з. (рисунок вверху). Во втором примере выполнен расчет к.з. для шин 0.4 кВ ТП-369:

Для выбора точек расчета к.з. подгружена вторая "Схема 10-0,4 кВ". Отметим, что радиус питания должен строится по двум схемам - сначала по "Схеме 10-0,4 кВ", который закончится на питающих узлах Васильевка.1.10 и Васильевка.2.10, а затем по "Схеме 110-35-10 кВ". Условием перехода является одинаковые имена узлов в обеих схемах (Васильевка.1.10, Васильевка.2.10). Программа делает только один проход по схемам, и если в списке схем выбрана не та схема или пусто, то радиус может закончится на "Схеме 10-0,4 кВ". Поэтому важно чтобы при построении радиуса питания в списке схем была выбрана "Схема 10-0,4 кВ" потому что именно в этой схеме сначала выполняется поиск узлов. Аналогично предыдущему примеру Хсист задано для шин 110 кВ Васильевка.Т1.110 и Васильевка.Т2.110. Радиус получился достаточно длинным (вся таблица не помещается). Отметим разные значения токов к.з. для двух шин 0.4 кВ ТП-369, а также одинаковые значения Iкз(0) и Iкз поскольку отсутствуют ЭДС.
