Инструкции по расчету и анализу установившегося режима представлены в разделах 4.4 - 4.6. Результирующие форматы РАОТП показаны для 15-узловой учебной схемы 330-110 кВ (Пример1). Выбираем меню "Режим" - "Расчет режима":

Точность расчета режима можно трактовать как точность суммарных потерь, например, точность 10–3 выдает потери с точностью до 1 кВт (10–3 МВт). Напряжение, как правило, контролируется в пределах +10 ... -5%. Индивидуальный контрольный диапазон можно указать в каталоге номинальных напряжений (меню "Каталоги" - "Номинальные напряжения"). В 15-узловой схеме имеется узел ФМ, поэтому включен флажок "Фиксация модуля (Uм)" а также флажок "Учет ограничений Qmin, Qmax". Для схем небольшого объема (до 100 узлов), как правило, используется "Алгоритм 0", для сложнозамкнутых схем большого объема с множеством ФМ, как правило, используются алгоритмы 1-3, которые отличаются способом учета ограничений Qmin, Qmax узлов ФМ. Статические характеристики нагрузок для схемы Пример1 не используются. Размерность мощности - МВт. Коэффициенты демпфирования хоть вынесены для регулирования итерационного процесса, но практически всегда задаются 1-ми. Расчетный период в данном случае не имеет значения, поскольку нагрузки заданы в мощностях (а не в значениях электроэнергии).

Анализ результатов расчета режима

После расчета выводятся общие характеристики режима:

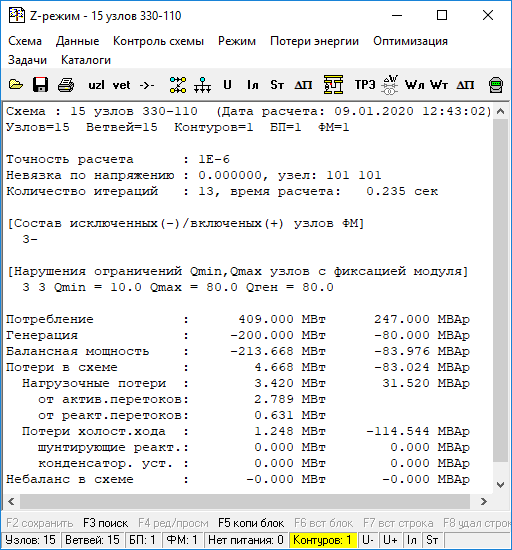

Узел 3 исключен из состава ФМ по превышению верхнего предела Qmax = 80 МВАр. Ниже приведены суммарные характеристики потребления, генерации и потерь. Балансная мощность - это мощность узлов БП и ФМ, знак "-" означает прием в сеть (или генерацию в узлах БП, ФМ). Суммарное поступление в сеть определяется суммой генерации и балансной мощности. Включая флажок "Суммирование Sбал узлов БП,ФМ в Sген" балансная мощность включается в обьем генерации, а само значение обнуляется. Сумма потребления, генерации, балансной мощности и потерь должна быть ниже заданной точности и соответствует нижней строке - "Небаланс в схеме".

Анализ режима выполняется по трем основным составляющим: уровни напряжений, токовая загрузка линий, загрузка трансформаторов (U, Iл, Sт). При нарушении одного из этих показателей на панели состояния в нижней части окна загорается красным цветом соответствующий флажок (U+, U-, Iл, Sт). Анализ выполняется по соответствующим таблицам - на панели инструментов кнопки "U", "Iл", "Sт" или выбором меню "Режим". Форматы результирующих таблиц приведены в разделе 4.6 Инструкций. Таблица напряжений отсортирована по процентному отклонению, при этом в начале таблицы будут узлы с самыми низкими напряжениями а в конце - с самыми высокими. Таблицы загрузки линий и трансформаторов отсортированы по процентному значению загрузки - самые загруженные участки будут в начале таблицы. Результирующие форматы для 15-узловой схемы показаны ниже:

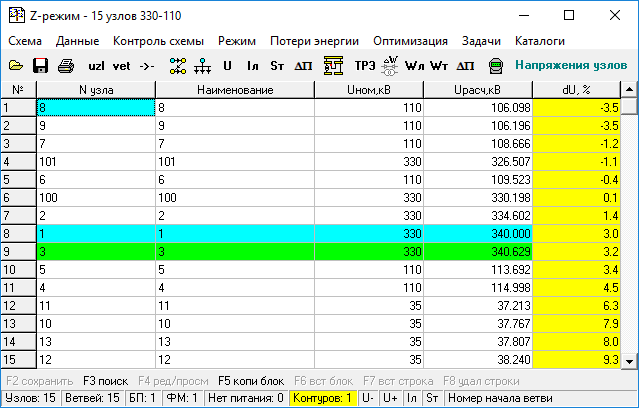

Разброс уровней напряжений составляет от -3.5 до +9.3%

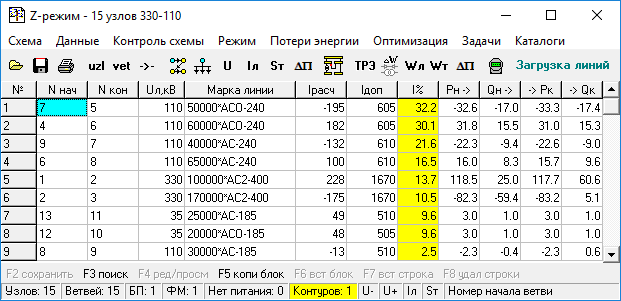

Наиболее загруженный участок 7 - 5: расчетный ток 195 А (знак "-" указывает направление тока от узла 5 к 7), допустимый ток 605 А, процент загрузки 32.2%. Допустимый ток для ветви задается автоматически при задании длины и марки в таблице ветвей или может быть установлен вручную.

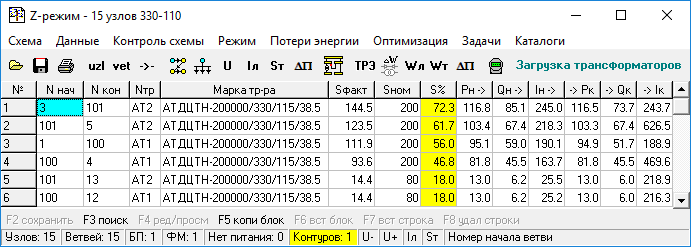

Наиболее загруженной является ветвь 3 - 101 (обмотка ВН АТ2): расчетная полная мощность 144.5 МВА, номинальная мощность 200 МВА, процент загрузки 72.3%. Допустимыме (или номинальные) мощности также устанавливаются автоматически при выборе трансформатора из справочных данных.

Анализ напряжений и загрузки оборудования удобно выполнять на графике схемы.

Пример ранжирования суммарных потерь (п.4.6.6 Инструкций) показан ниже:

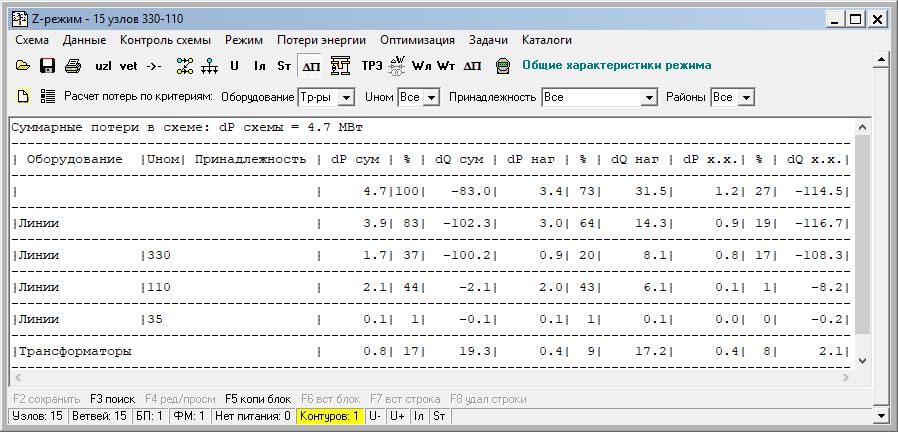

Суммарные потери равны 4.7 МВт, из них 3.9 МВт потерь в линиях (в том числе 1.7 МВт в линиях 330 кВ, 2.1 МВт в 110 кВ и 0.1 МВт в 35 кВ) и 0.8 МВт в трансформаторах. Зарядная мощность линий 330 кВ - 108.3 МВАр, линий 110 кВ - 8.2 МВАр. Потери на корону линий 330 кВ - 0.8 МВт, потери холостого хода трансформаторов - 0.4 МВт и др.
