База данных РАОТП хранится в двоичных файлах собственного формата. Каждая схема представляется набором файлов с одинаковым именем и разными расширениями. Каждый файл соответствует отдельной таблице, например, таблицам узлов (*.UZL) и ветвей (*.VET). Такой подход позволяет легко переносить данные расчетных схем на разные компьютеры и не зависеть от сторонних лицензионных продуктов. Функции создания, редакции и копирования файлов схемы а также форматы основных таблиц представлены в разделе 4.1 Инструкций. Например, база данных учебной 15-узловой схемы (Пример1), может иметь следующий набор файлов:
- 15 узлов 330-110 кВ.UZL - файл таблицы узлов схемы;
- 15 узлов 330-110 кВ.VET - файл таблицы ветвей схемы;
- 15 узлов 330-110 кВ.PL - файл таблицы заданных перетоков в линиях;
- 15 узлов 330-110 кВ.RSH - файл таблицы районов схемы;
- 15 узлов 330-110 кВ.RGM - текстовый файл результатов и др.

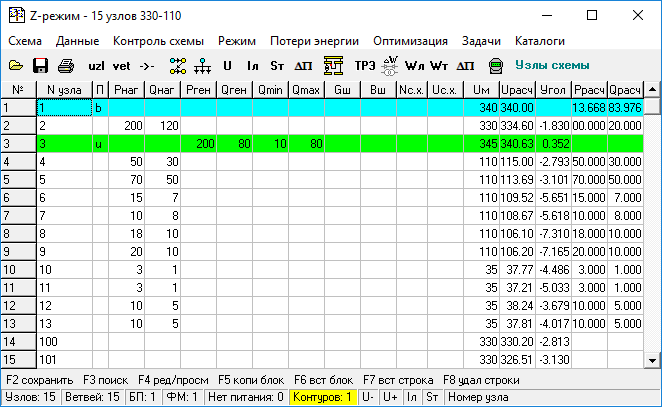

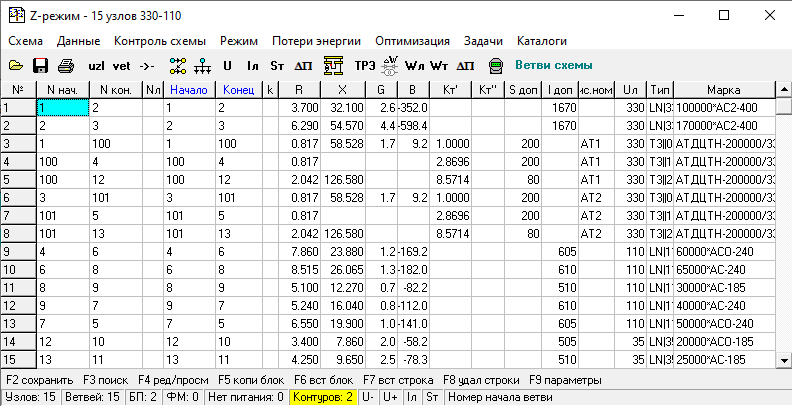

Форматы таблиц узлов и ветвей 15-узловой схемы показаны ниже:
В данном примере узел 1 является БП - балансирующим пунктом (синяя строка, признак "b"), а узел 3 - ФМ, узел с фиксацией модуля напряжения (зеленая строка, признак "u"). Модули напряжений БП и ФМ задаются в колонке "Uм", здесь же указываются номинальные напряжения. Если колонка пуста, то для обычных узлов номинальные напряжения записываются автоматически после расчета режима.
Сервисные функции по работе с таблицами (поиск, редактирование, сортировка и др.) приведены в п.7.2 Инструкций. С учетом специфики расчетов можно менять набор видимых колонок, устанавливать ширину (в пикселях) а также устанавливать количество знаков после запятой для типов данных с плавающей точкой в окне свойств, которое вызывается выбором меню "Свойства таблицы" по правой кнопке мыши.
С таблицами узлов и ветвей можно выполнять операции импорта/экспорта через формат ЦДУ. Используются только самые "ходовые" форматы ЦДУ:
- 102 - балансирующие пункты;
- 201,299,5008 - параметры узлов;
- 301 - параметры ветвей и шунтов;
- 309,399 - отключенные ветви (с двух сторон);
- 290 - наименования узлов.
Узлы с фиксацией модуля напряжения определяются по не нулевому полю Um или Qmin, Qmax в формате 201. Отсутствие признака отключения линии с одной стороны может привести к существенному отличию от исходного режима - необходим контроль отключенных линий в исходных форматах имортируемых данных.
Для любой таблицы возможен импорт/экспорт в формат Excel (*.xls). Числа с плавающей точкой экспортируются с видимым количеством знаков после запятой. Для импорта обязательным условием является совпадение наименований колонки, которые задаются в первой строке файла Excel. В общем случае импортируются только совпадающие колонки (могут быть и не совпадающие), но при этом наименования колонок не должны быть пустыми - количество колонок определяется до первого пустого поля в первой строке. Количество строк определяется до первого пустого поля в первой колонке - эта колонка может не импортироваться, но не должна иметь пустых полей (например, порядковый номер).
База данных комплекса РАОТП также содержит справочные данные по кабельным и воздушным линиям, трансформаторам (двухобмоточным, треобмоточным, расщепленным) и токоограничивающим реакторам. Данные собирались из разных источников (Справочник по проектированию электрических сетей под ред. Д.Л.Файбисовича 2005 год, Электротехнический справочник под ред. В.Г.Герасимова 1980 год, данные завода "Южкабель" для кабелей с изоляцией из сшитого полиэтилена, данные комплекса "Эскиз" Киевских кабельных сетей - параметры кабелей с бумажной изоляцией и трансформаторов до 1000 кВА и др.). Форматы справочных данных представлены в разделе 4.15 Инструкций.
В каталоге номинальных напряжений можно указать индивидуальный контрольный диапазон +/- в процентах.
База данных графиков нагрузок позволяет создать набор типовых суточных графиков нагрузок или выполнить импорт замеров АСКУЭ, в том числе и график напряжений для балансирующих пунктов. Возможен вариант формирования результирующих графиков нагрузок, напряжений, суммарных потерь после расчетов потерь электроэнергии за выбранный период.
